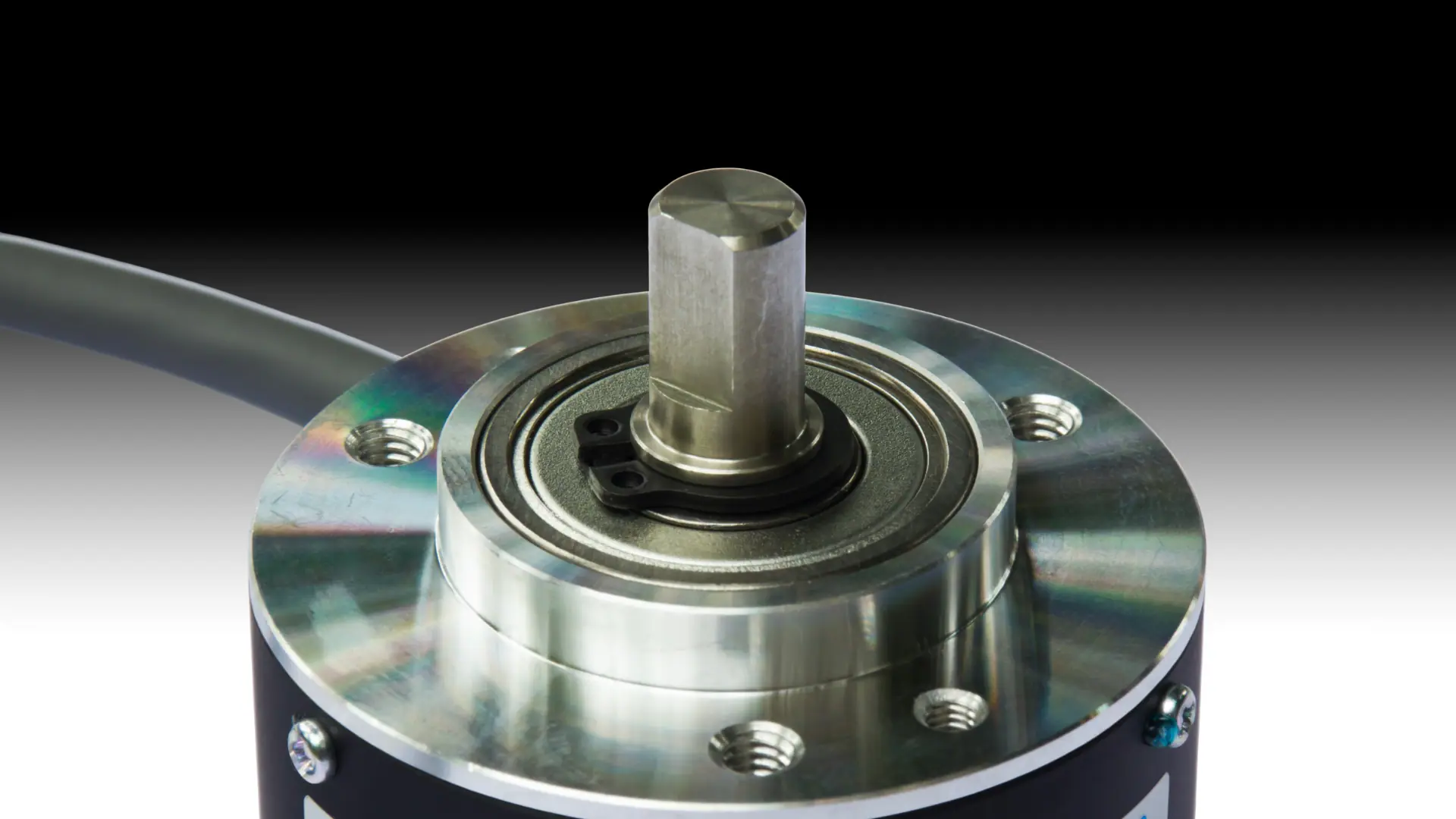

Encoder Draw Wire: Visão Geral

Encoder Draw Wire_ Visão Geral

Um Encoder Draw Wire é um dispositivo de medição linear que consiste em um enrolador de cabo por mola com um encoder rotativo montado no cubo do carretel. O cabo está conectado a uma carga que puxa o fio à medida que o carretel gira, fazendo com que o encoder gire e transmita a rotação como um fluxo de pulso de tensão (encoder incremental) ou palavra digital (encoder absoluto). Alternativamente, a saída também pode ser fornecida como uma saída de tensão linear analógica ou mesmo como a saída de um resolver.



Terminologia dos Encoders Draw Wire

Os Encoders Draw Wire também são conhecidos como encoders draw string ou encoders pot string, após uma configuração anterior conhecida como potenciômetro de cordas. Eles são compactos, fáceis de montar e altamente portáteis. São dispositivos resistentes, tornando os Encoders Draw Wire boas soluções para ambientes como fábricas, linhas de produção e veículos off-road. Aplicações comuns incluem guindastes telescópicos e equipamentos industriais, como empilhadeiras, equipamentos de perfuração de petróleo e gás, e máquinas de trabalho com madeira e pedra.

Outros nomes alternativos para Encoders Draw Wire, além de encoders draw string, incluem transmissores de comprimento de corda, transdutores de comprimento de corda, transdutores de comprimento de cabo e encoders de ioiô, devido à forma como o tambor com fio puxa o fio de volta quando é removido da carga.



Princípios de Operação dos Encoders Draw Wire

O princípio operacional básico de um Encoder Draw Wire é simples: um encoder rotativo é acoplado a um carretel de mola usando um dispositivo de acoplamento mecânico interno ao alojamento do carretel. Um cabo é enrolado ao redor do rolo, geralmente do tipo trança de metal.

O cabo trançado é ancorado ao tambor do carretel e enrolado muitas vezes ao redor dele. A extremidade oposta do cabo passa através de uma porta de saída no alojamento do encoder de tração e é terminada com um dispositivo de ancoragem, como uma manilha ou laço, para prender ao mecanismo móvel que está sendo medido.

À medida que o cabo é puxado, o tambor gira, e o movimento linear é convertido em movimento rotativo, momento em que o Encoder Draw Wire codifica as informações em um sinal elétrico. Em termos simplistas, o conceito de um Encoder Draw Wire pode ser comparado a um carretel de pesca. No entanto, ao contrário da analogia do carretel de pesca, o tambor é carregado por mola para eliminar a folga do cabo e, portanto, garantir uma medição precisa do comprimento. Dependendo da distância linear que está sendo medida e do diâmetro do tambor e do cabo do Encoder Draw Wire, é usado um encoder absoluto “multi-turn” para fornecer uma verdadeira medida absoluta em toda a faixa do movimento linear.

Os comprimentos de medição do Encoder Draw Wire podem variar de algumas polegadas a dezenas de pés.



Parâmetros-chave dos Encoders Draw Wire

  • Comprimento de medição: O curso máximo do cabo que determinará o comprimento do carretel de cabo.
  • Precisão: Quão perto a saída do encoder corresponde à distância física real sendo medida.
  • Linearidade: A consistência da distância entre cada incremento/bit para a saída linear do encoder.
  • Resolução: O menor incremento que o sistema pode medir. Para Encoders Draw Wire, isso será determinado pelo menor incremento de medição linear desejado.
  • Repetibilidade: Com qual eficácia o sistema repete os resultados da mesma medição.
  • Ambiente: Poeira, umidade e temperatura determinarão o grau de proteção IP e os requisitos de temperatura.

É importante observar que a precisão e repetibilidade do Encoder Draw Wire como um sistema não são as mesmas que a precisão e repetibilidade do próprio encoder. Problemas mecânicos introduzidos por instalação e alinhamento inadequados podem comprometer a operação e o desempenho da medição.



Desvantagens dos Encoders Draw Wire

Os Encoders Draw Wire são dispositivos em grande parte mecânicos, portanto, sofrem com as mesmas fontes de erro e modos de falha que os componentes mecânicos típicos. O cubo do fio e o encoder possuem componentes de atrito que requerem lubrificação e manutenção regulares.

O fio se estende ao longo do tempo, causando um erro de medição.



Preste atenção ao ciclo de trabalho ao considerar um Encoder Draw Wire

Eles fornecem uma boa solução para uma medida ou duas por dia, mas não seriam recomendados para o caso de uso que exige que eles se movam para frente e para trás repetidamente durante um turno. Como os conjuntos dependem da lubrificação, temperaturas muito baixas podem gerar erros.
