Encoders Dynapar: distribuidor oficial no Brasil

A Dynapar fabrica encoders rotativos, os sensores que medem velocidade e posição no eixo de motores e máquinas. A linha tem encoders incrementais, absolutos e senoidais, resolvers, modelos heavy duty para ambientes severos e acessórios de conexão. A Alpes Automação é distribuidora oficial Dynapar no Brasil: vendemos o encoder original, com nota fiscal e garantia do fabricante, ajudamos a escolher o modelo e enviamos para todo o país.

Linhas Dynapar na Alpes Automação

Encoders incrementais

São a maior parte dos pedidos. O encoder incremental gera pulsos enquanto o eixo gira, e o controlador conta esses pulsos para calcular velocidade, deslocamento e sentido de giro. A linha completa está em encoders incrementais. Os modelos mais procurados são estes:

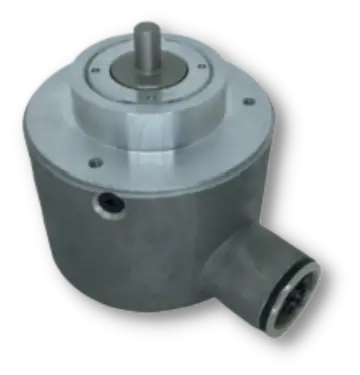

• B58N: encoder de 58 mm, leve, com versões de eixo sólido, vazado, passante ou expansivo, vários flanges e suportes, e resolução de até 5000 PPR. Tem proteção contra sobretensão, inversão de polaridade e curto entre saídas.
• HS35N: encoder hollow shaft (eixo vazado) com disco inquebrável de até 5000 PPR e proteção IP65. Foi desenhado para montar direto no eixo do motor ou da máquina, com fixação no padrão IEC.
• H20: encoder de eixo de 2 polegadas, robusto e econômico, com rolamento de duas carreiras, opção de vedação IP66 e opção de disco inquebrável.

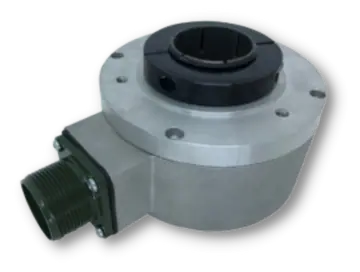

• Linha heavy duty: o HD20 e o HD25 aguentam ambientes corrosivos e lavagem com vapor de alta pressão ou produtos químicos, com carcaça IP67. O HS35R tem rolamentos duplos selados, proteção IP67 e suporta choques de até 400 G.
• Compactos: o B40 mede 40 mm e atende embalagem e aplicações leves com pouco espaço. O E23 chega a 2540 PPR em tamanho 23.

Encoders absolutos

O encoder absoluto informa a posição exata do eixo a qualquer momento, mesmo depois de uma queda de energia. Na Dynapar, o destaque é o AI25 EtherNet/IP: até 34 bits de resolução (22 bits por volta e 12 bits de multivolta), velocidade contínua de até 10.000 rpm, suporte a Device Level Ring e versões de eixo sólido ou hubshaft. Ele entrega posição, velocidade, aceleração e alarmes direto na rede. Veja também os outros encoders absolutos.

Encoders senoidais, resolvers e magnéticos

Para servomotores e controle fino de velocidade, o B58S entrega sinal seno e cosseno com 1024 PPR. Os resolvers R25 e R56 não têm eletrônica embarcada, por isso toleram temperatura alta, choque e vibração; são comuns em papel e celulose, siderurgia e mineração. Para motores CA e CC de grande porte, os encoders magnéticos RIM Tach RT1 e RT6 trazem grande folga entre sensor e roda de pulsos e LED de diagnóstico. Veja os encoders senoidais e os resolvers.

Áreas classificadas

O X25 é um encoder à prova de explosão aprovado para NEC Classe 1 e 2, Divisão 1 e 2, com caixa de alumínio fundido e entrada de conduíte de 1/2 polegada. O HD20 e o HD25 têm versão com certificação ATEX. Leia mais em encoder à prova de explosão: opções Dynapar.

Acessórios

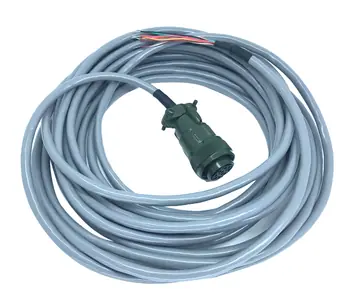

Cabos e chicotes no código de cores Dynapar, com conectores M23, militar, DIN de 8 pinos, DB9 e DB15, em versões para temperatura comum ou estendida. Veja os acessórios para encoder.

Aplicações típicas

• Realimentação de velocidade em motores elétricos CA e CC e em inversores de frequência.
• Elevadores, máquinas de embalagem e laboratórios.
• Papel e celulose, siderurgia, mineração, óleo e gás.
• Impressão, corte e conformação de metais e processamento de madeira.
• Automação de fábrica em geral: esteiras, posicionamento e sincronismo de eixos.

Como escolher o encoder Dynapar

1. Tipo de sinal: incremental para velocidade e deslocamento; absoluto quando a máquina precisa saber a posição ao ligar; senoidal ou resolver para servomotores e ambientes extremos.
2. Montagem: eixo sólido com acoplamento, eixo vazado direto no eixo do motor, ou face C em motores grandes.
3. Resolução: pulsos por volta (PPR) no incremental, bits no absoluto.
4. Saída e alimentação: tipo de saída elétrica, tensão de alimentação e, no absoluto, a rede usada pelo controlador.
5. Ambiente: grau de proteção, temperatura, choque, lavagem e área classificada.
6. Conexão: cabo ou conector, e o comprimento até o painel.

Se ainda tiver dúvida, o guia como escolher um encoder explica cada item.

Reposição e equivalência

Muitos pedidos chegam de máquina parada, com o encoder queimado e só o código antigo na mão. Mande a foto da etiqueta e, se possível, as medidas do eixo e do flange. A Alpes identifica o modelo Dynapar correspondente ou indica o equivalente com a mesma montagem, resolução e saída. Vale também para encoders de outros fabricantes: com a etiqueta e as medidas, indicamos o modelo Dynapar mais próximo. Para modelos configuráveis, consulte o Serviço de Produção Turbo 24h.

Por que comprar Dynapar com a Alpes

• Distribuidor oficial Dynapar, com produto original.
• Garantia do fabricante e nota fiscal em todos os pedidos.
• Suporte técnico na escolha e na substituição do modelo.
• Serviço de Produção Turbo 24h, sob consulta.
• Envio para todo o Brasil a partir de Curitiba (PR).

Peça seu orçamento

Fale com a Alpes pelo WhatsApp (41) 98440-4804 ou pelo formulário de contato. Envie o código do encoder, uma foto da etiqueta, a aplicação e a quantidade. Atendemos de segunda a sexta, das 8h às 17h.
